100G/200G硅光相干收发芯片

文章来源:中国信息通信科技集团有限公司  发布时间:2021-05-21

22. 100G/200G硅光相干收发芯片

【所属领域】核心电子元器件、5G、新基建

【中央企业名称】中国信息通信科技集团有限公司

【技术产品简介】本产品是国内首款自主开发的100G相干光传输芯片产品,打破国外长期垄断。基于硅基光子集成技术实现了相干收发器功能的单片集成,器件尺寸缩小为传统方案的1/3,成本大幅降低。目前已完成器件和模块开发,系列产品支持100Gb/s DP-QPSK和200Gb/s DP-16QAM调制格式,可广泛的应用于城域网、骨干网、5G中回传、数据中心间互连等80km以上距离光传输设备,现已在国内运营商和南方电网OTN设备中实现国产化替代。

【产品图片】

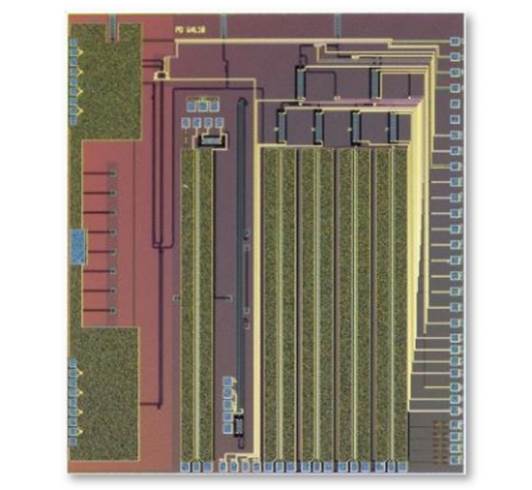

图1 100G/200G硅光相干收发芯片

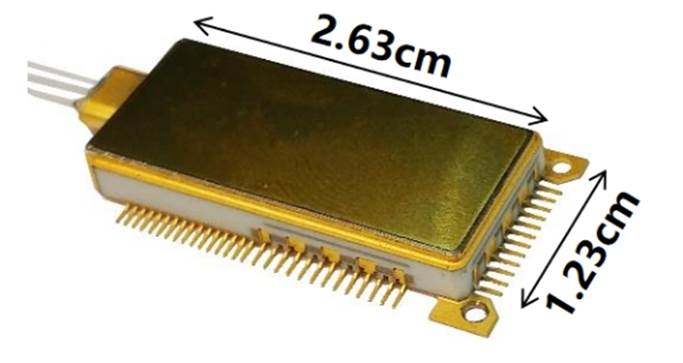

图2 100G/200G硅光相干收发器件

图3 硅光模块尺寸为4英寸×5英寸

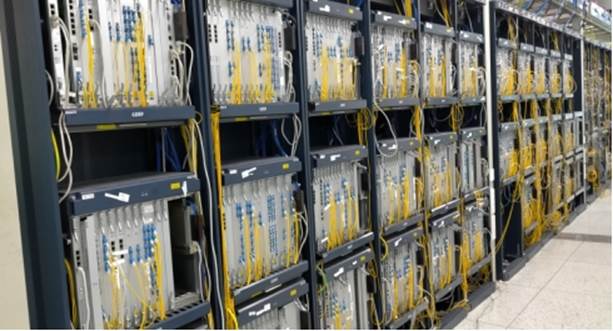

图4 集成硅光模块的OTN设备

【技术指标】

1.工作波长—工作波长:1529.16nm-1567.13nm

2.速率—单波长传输速率:128Gb/s或256Gb/s

3.调制格式—支持的调制格式:DP-QPSK/16QAM

4.传输距离—光信号最远传输距离:>1200km

5.调制器静态消光比—调制器ON/OFF状态下的光功率比值:>22dB

6.相干调制器带宽—相干调制器3dB带宽:>20GHz

7.相干接收机信号光响应度—输入单位光功率产生的光电流:>0.04A/W

8.相干接收机相位误差—接收机I/Q路相位差与90°之间的误差:<7°

9.相干接收机带宽—相干接收机3dB带宽:>22GHz

联系人:肖希 联系电话:18071082826
