模块化宽带微波信号发生器

122.模块化宽带微波信号发生器

【所属领域】分析测试仪器

【中央企业名称】中国航天科工集团有限公司

【成果简介】

该成果由贵州航天计量测试技术研究所自主研发，采用标准PXIe总线技术进行总体设计，实现了3U3槽式的紧凑式模块化宽带微波信号发生器的功能。同时通过技术方案的优化创新，实现了250kHz至20GHz的宽带低相位噪声信号输出，支持AM、PM、FM、脉冲调制等波形输出，具备内部参考输出及外部参考同步功能，整体技术性能指标处于国内领先水平。该产品能够配合其他模块化测试仪器实现小型化、便携式的测试系统构建，可泛在雷达、通信、计量测试等领域推广应用。

【主要指标】

（一）频率范围：250kHz~20GHz

（二）相位噪声：-119dBc/Hz@10kHz(10GHz)

（三）分谐波抑制：≤-62dBc

（四）杂散抑制：≤-65dBc

（五）输出功率范围：-30dBm～13dBm

（六）最大直流功耗：42W

（七）尺寸：3U 3槽PXIe

【应用推广需求】

（一）应用推广方式：销售

（二）应用推广领域：雷达、通信、计量测试等运用微波信号发生器的领域均可推广应用。

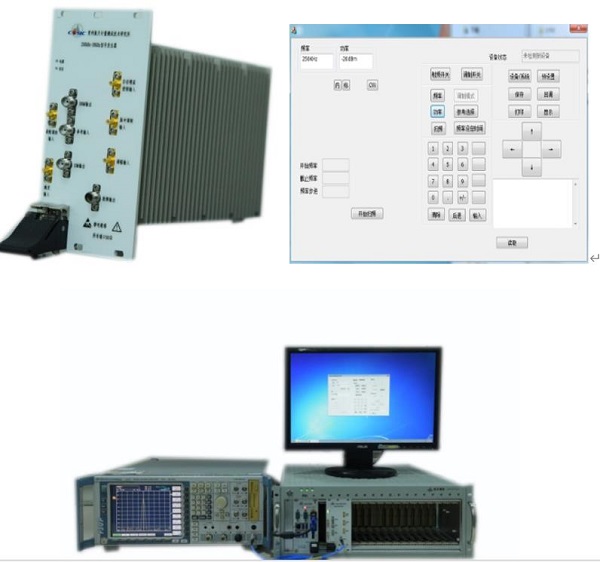

【成果图片】
